Дротяні індикатори якості зображення
Ціну уточнюйте
- В наявності
- Оптом і в роздріб
- +380 (63) 616-98-46
Дротяні індикатори якості зображення на плівці або пінетрометри контролюють якість проведення радіографічного контролю.
ІКИ ґрунтується на серії з 19 дротів різного діаметра (за ASTM — 16 дротів), з різною поглинальною здатністю й індивідуальним номером (см. табл. 2) Ця серія дротів поділена на 4 перехресних розділи із 7 послідовних номерів (по ASTM — 6 номерів). Ці 7 дротів в індикаторі розміщують паралельно один до одного. Довжина дротів у еталоні — 10, 25 і 50 мм.

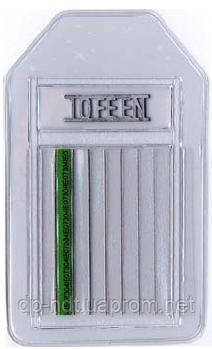

Письмове позначення Ікі має містити норму стандарту (напр. EN 462.1), номер най товстішого дроту (напр. W10), символ назви матеріалу, з якого зроблений дріт (напр. FE), довжину (напр. 50). Приклад IQI EN 462 W10 FE-50. Під час маркування Ікі (см. рис.), якого повну назву можна скоротити до номера най товстішого дроту, матеріалу, з якого вона виготовлена, і скороченого позначення норми стандарту. Например 10 FE EN.
За ASTM стандартом маркування таке: ASTM 1B 11, де:
«1» — тип матеріалу — сталь;
«B» — позначення набору;
«11» — No більшого діаметра дроту в цьому наборі.
Таблиця 2. Порівнювальна таблиця ІКИ згідно з ЕN — ASTM стандартів
ASTM E-747
| Набір А | ||
|
Діаметр дроту |
No дроту |
|
| Дюйм | мм | |
| 0,0032 | 0,08 |
1 |
| 0,0040 | 0,10 |
2 |
| 0,0050 | 0,13 |
3 |
| 0,0063 | 0,16 |
4 |
| 0,0080 | 0,20 |
5 |
| 0,0100 | 0,25 |
6 |
| Набір В | ||
|
Діаметр дроту |
No дроту |
|
| Дюйм | мм | |
| 0,010 | 0,25 |
6 |
| 0,013 | 0,33 |
7 |
| 0,016 | 0,40 |
8 |
| 0,020 | 0,51 |
9 |
| 0,025 | 0,64 |
10 |
| 0,032 | 0,81 |
11 |
| Набір С | ||
|
Діаметр дроту |
No дроту |
|
| Дюйм | мм | |
| 0,032 | 0,81 |
11 |
| 0,040 | 1,02 |
12 |
| 0,050 | 1,27 |
13 |
| 0,063 | 1,60 |
14 |
| 0,080 | 2,03 |
15 |
| 0,100 | 2,50 |
16 |
| Набір D | ||
|
Діаметр дроту |
No дроту |
|
| Дюйм | мм | |
| 0,100 | 2,50 |
16 |
| 0,126 | 3,20 |
17 |
| 0,160 | 4,06 |
18 |
| 0,200 | 5,10 |
19 |
| 0,250 | 6,40 |
20 |
| 0,320 | 8,00 |
21 |
ДСТУ EN 462.1 (01-2003г.)
| Набір W13 | |
| Діаметр дроту | No дроту |
| 0,050 | 19 |
| 0,063 | 18 |
| 0,080 | 17 |
| 0,100 | 16 |
| 0,125 | 15 |
| 0,160 | 14 |
| 0,200 | 1 |
|
Набір W10 |
|
|
Діаметр дроту |
No дроту |
|
0,100 |
16 |
|
0,125 |
15 |
|
0,160 |
14 |
|
0,200 |
13 |
|
0,250 |
12 |
|
0,320 |
11 |
|
0,400 |
10 |
|
Набір W6 |
|
|
Діаметр дроту |
No дроту |
|
0,25 |
12 |
|
0,32 |
11 |
|
0,40 |
10 |
|
0,50 |
9 |
|
0,63 |
8 |
|
0,80 |
7 |
|
1,00 |
6 |
- Ціна: Ціну уточнюйте
